Essais mécaniques - Direction Y

Protocole.

Lors de l'évaluation des propriétés mécaniques des pièces imprimées, il peut être nécessaire de tester les principales orientations d'impression. Pollen AM propose un protocole d'essais pour évaluer les directions d'impression 3D X, Y, Z45 et Z.

Préparation du plateau d'impression - direction Y

L'éprouvette de traction est imprimée à 90° par rapport au plan du plateau d'impression. Le matériau est déposé dans la direction de la contrainte.

FGF Fused Granulate Febrication FGM Fused Granulate Modeling éprouvette de traction direction X spécimen d'essais

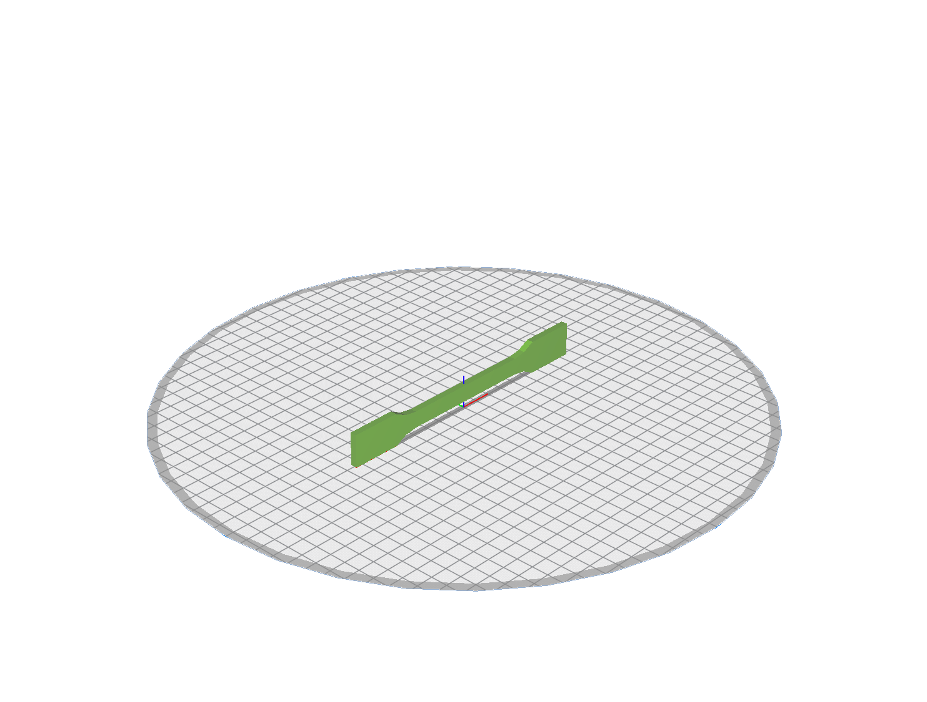

Présentation du plateau d'impression. Vue axonométrique

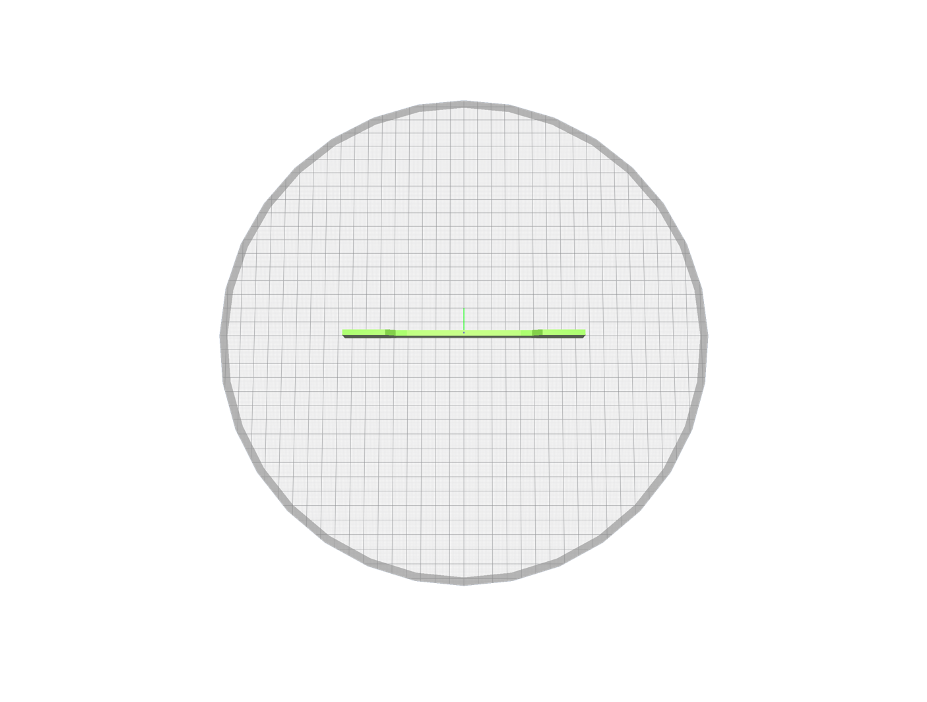

Présentation du plateau d'impression. Vue de dessus

Pour être imprimée en 3D, cette configuration nécessitera un matériau de structure de support. (élément bleu)

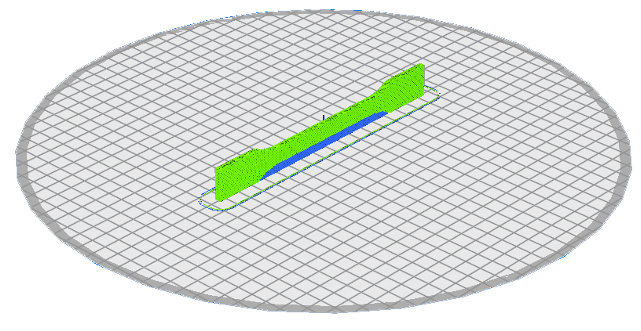

Présentation du tranchage. Vue axonométrique

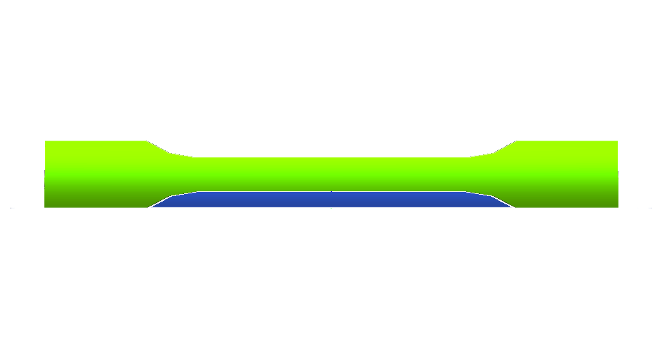

Présentation du tranchage. Vue de face

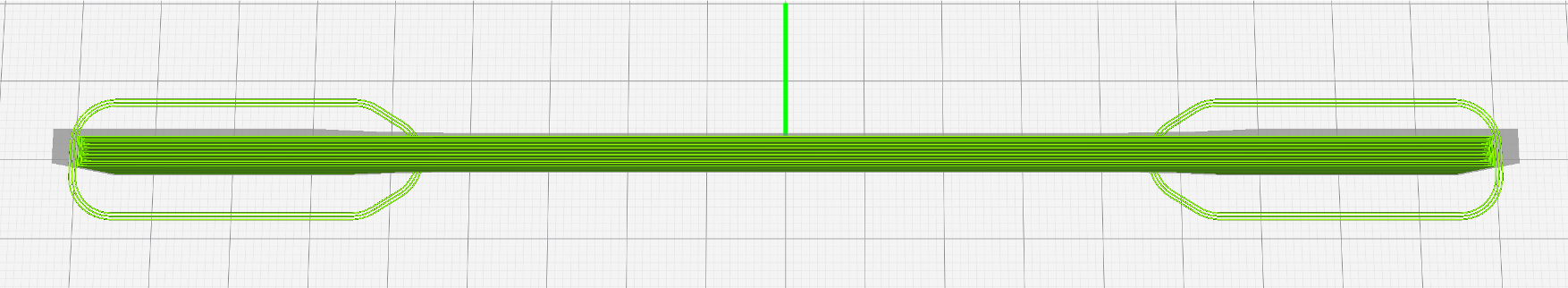

Présentation du plateau d'impression. Vue de dessus

Les paramètres de remplissage utilisés pour cette configuration sont :
- Motif de remplissage : Lignes
- Direction de remplissage : 90
- Densité de remplissage : 100
- Nombre de lignes de parois : 2

Il est possible de tester différentes configurations pour analyser leur impact sur les propriétés mécaniques de traction.

Télécharger l'éprouvette de traction de type I
Télécharger l'échantillon de traction de type IV
