Découper, visualiser et exporter

Les paramètres d'impression 3D ont été appliqués au modèle 3D et celui-ci est maintenant prêt à être imprimé.

La procédure de slicing consiste à interpréter le fichier 3D en une série de plans 2D en fonction des paramètres d'impression 3D sélectionnés. Cette étape aboutit à une interprétation numérique qui peut être visualisée dans le logiciel de tranchage. Une fois validée, elle peut également être évaluée dans un fichier G.code.

Slicing

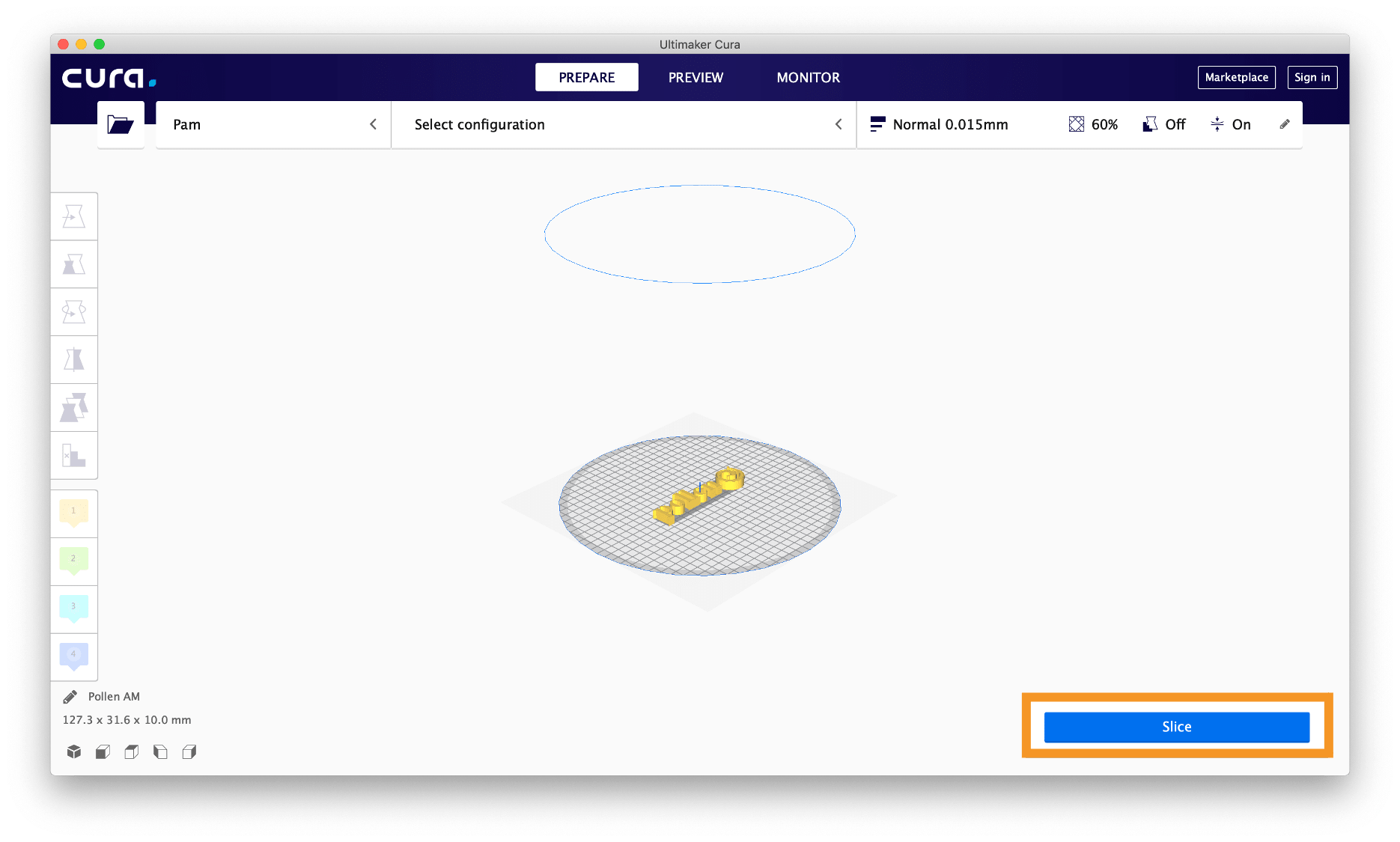

Un bouton accessible est présent pour permettre la procédure de slicing, en cliquant dessus. Le bouton "slicing" lance le processus d'analyse et d'interprétation.

Une fois tranchées, les pièces interprétées dans une succession de plans 2D peuvent être analysées par l'utilisateur. L'adéquation des paramètres d'impression avec le fichier 3D peut ainsi être vérifiée.

Visualisation

Cette section permet à l'utilisateur de sélectionner l'imprimante 3D appropriée et sa configuration (spécifications des buses).

Imprimante 3D: Sélectionnez l'imprimante 3D. Si d'autres imprimantes 3D sont installées, il sera nécessaire de sélectionner la bonne dans le menu déroulant.

Configuration: Sélectionnez rapidement la buse montée pour chaque extrudeuse.

Paramètres d'impression

Le modèle peut être visualisé de trois façons : solide, rayons X et calques.

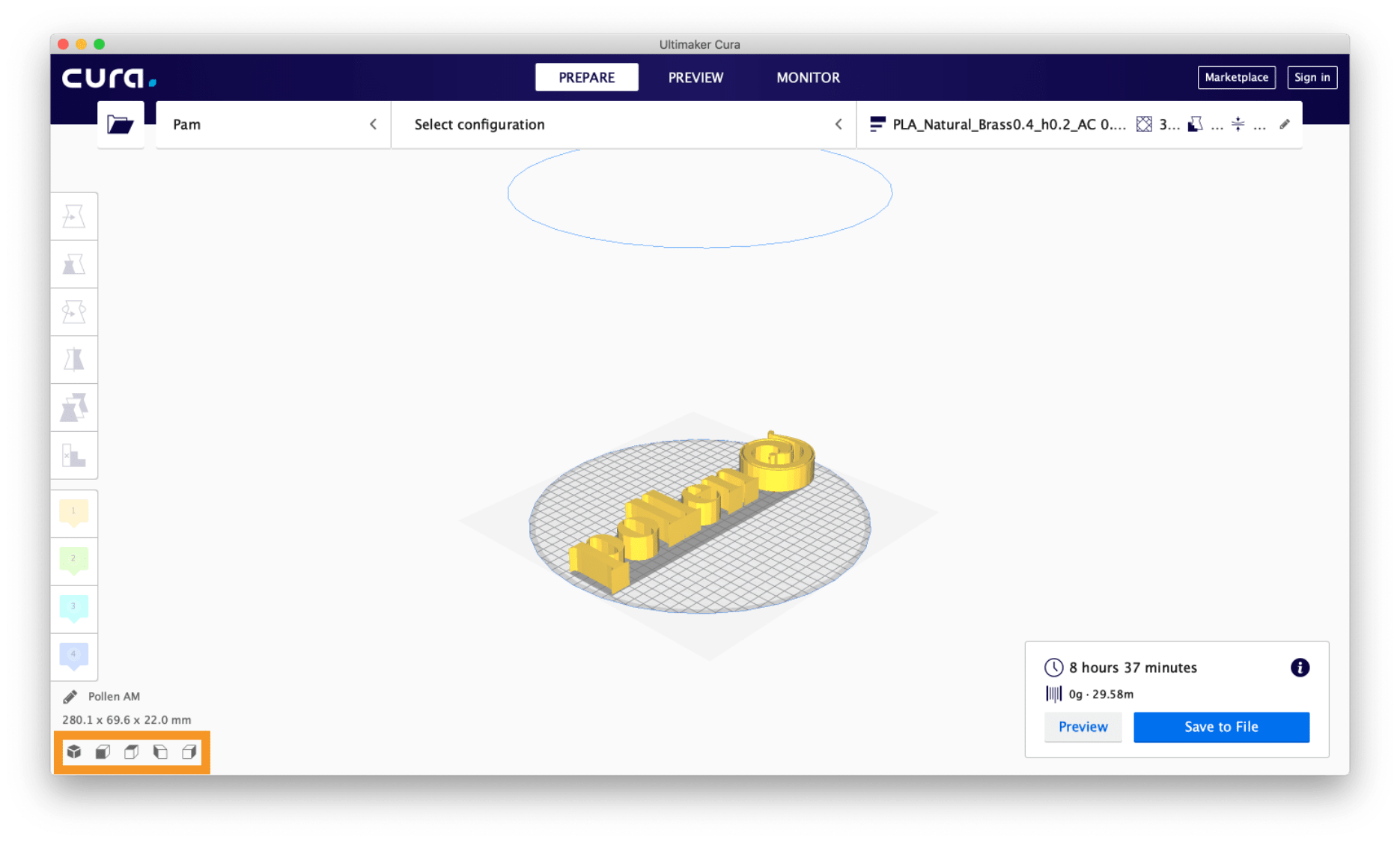

Visualisation solide: c'est la vue par défaut qui permet d'avoir une vision globale de la pièce, de la taille, de l'orientation de l'impression, etc.

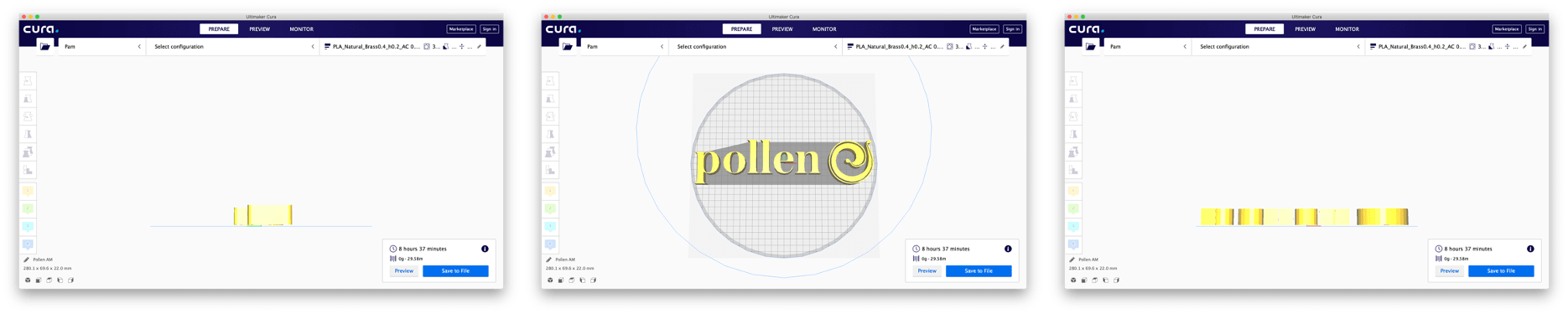

Il peut également être utile d'utiliser les paramètres de navigation pour changer de point de vue.

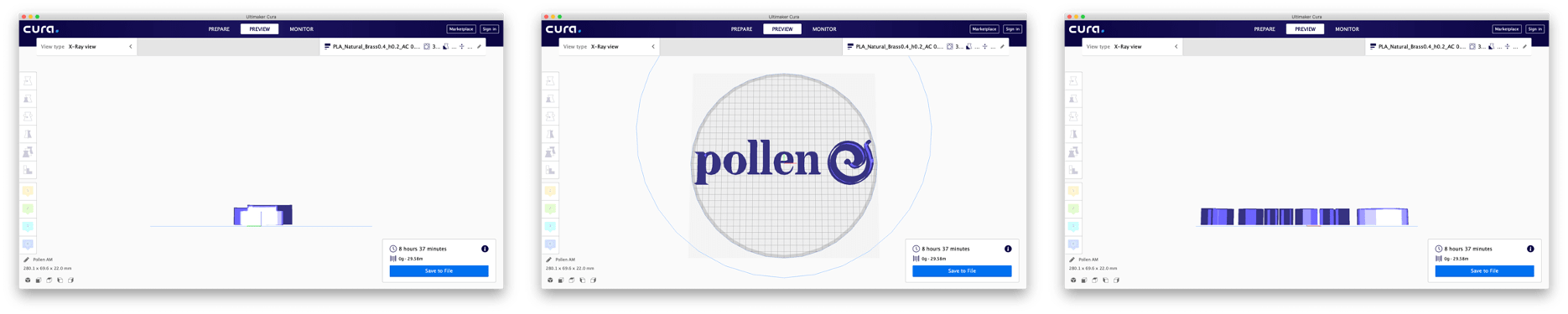

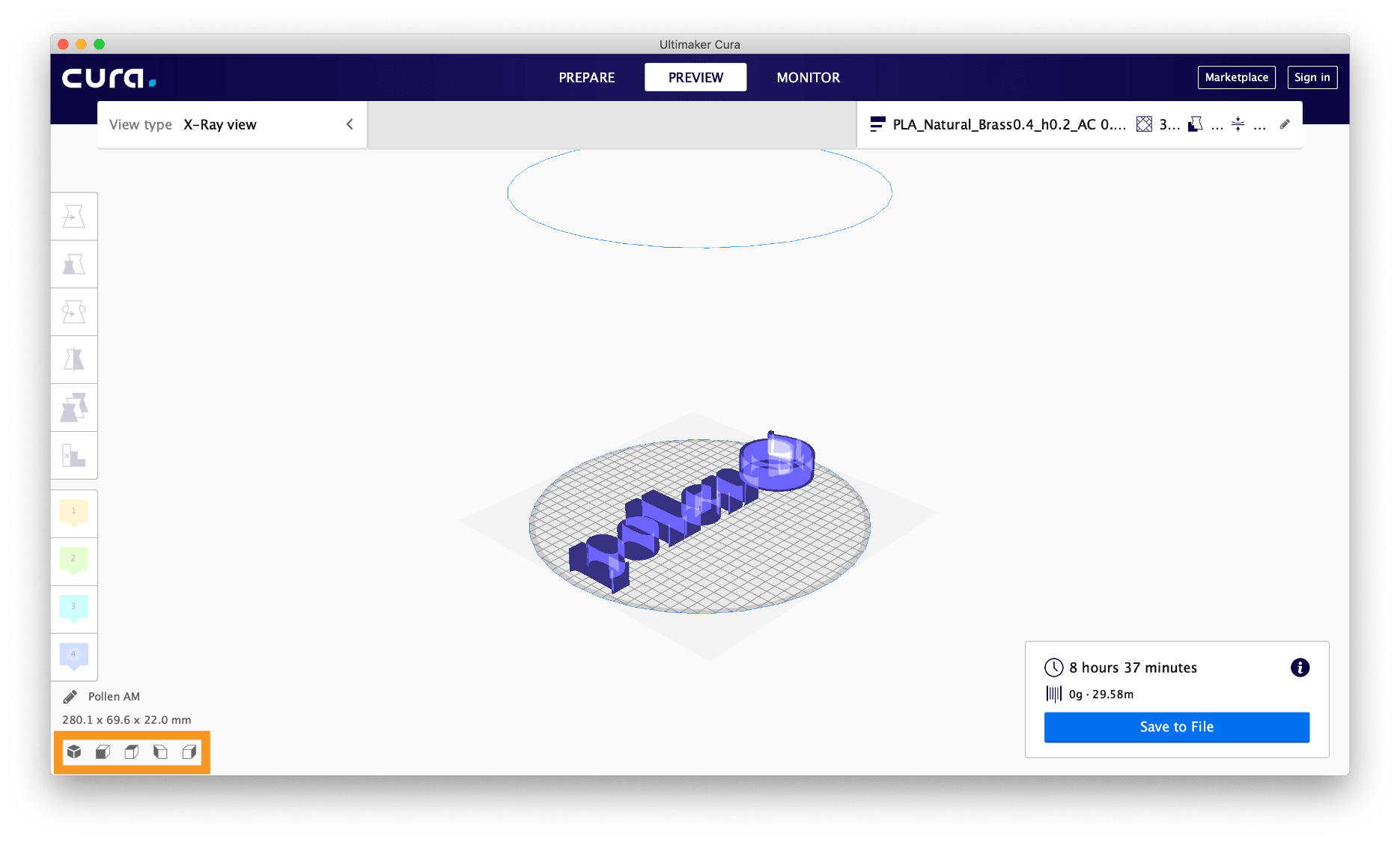

Visualisation rayons X: disponible dans les paramètres de prévisualisation, cette fonction permet d'analyser la structure interne de la pièce 3D et de comprendre quel élément de la pièce doit être retravaillé.
Il peut également être utile d'utiliser les paramètres de navigation pour changer de point de vue.

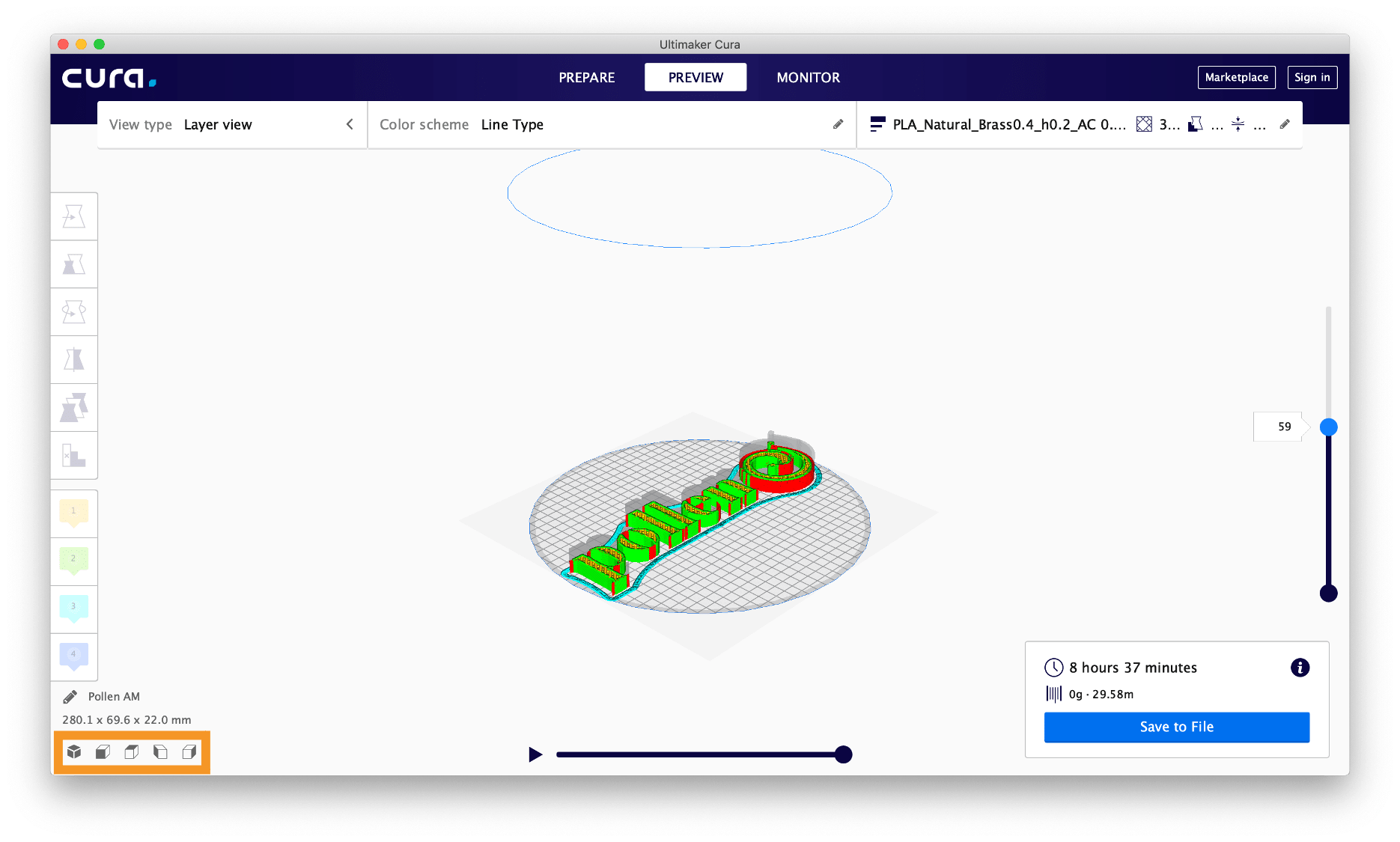

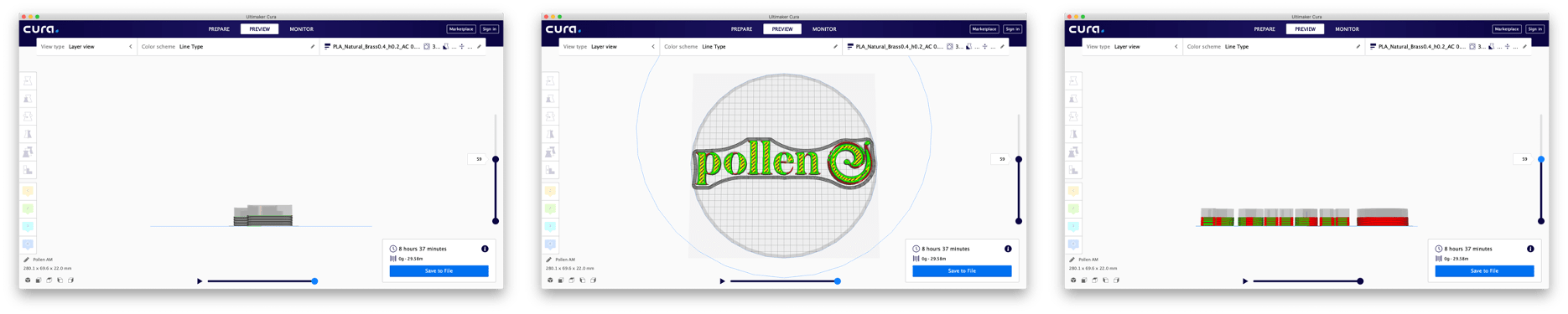

Visualisation des couches: également disponible sous les paramètres de prévisualisation, cette fonction est importante à connaître, car son utilisation permet de maximiser le taux de réussite de ses impressions et de vérifier que le fichier a été interprété correctement. Cette fonction permet d'afficher différents éléments, tels que le matériau, le type de ligne, les vitesses d'avance et l'épaisseur de la couche.

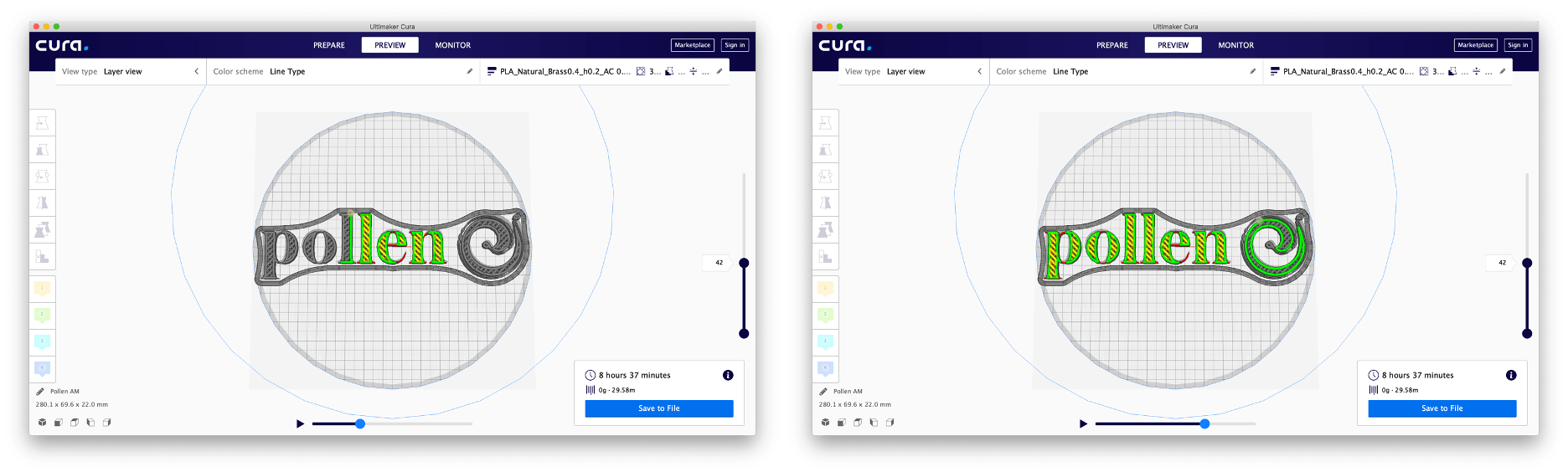

La stratégie de dépôt des matériaux couche par couche est également affichable.

Il peut également être utile d'utiliser les paramètres de navigation pour changer de point de vue.

Une fois que l'interprétation du fichier 3D a été vérifiée, il est possible d'expérimenter avec le tranchage.
Le résultat sera l'obtention d'un fichier au format G.code.
